气体绝缘开关设备

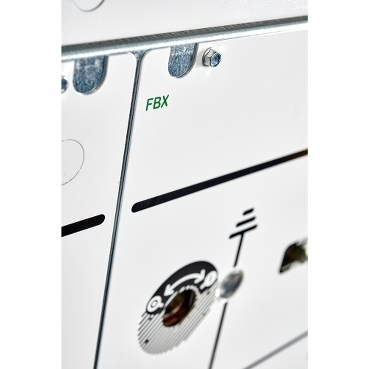

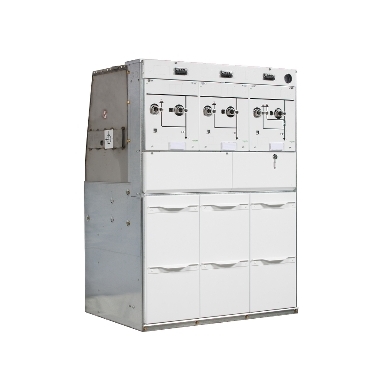

FBX 是一款用于二次配电网络的SF6气体绝缘中压开关柜。
其紧凑型(FBX-C), 可作为环网配电单元, 最多可将六个功能单元安装于同一气箱内,以便于集成到配电室或风塔中。
其可扩展型(FBX-E),是一款适用于工业应用的全模块化中压开关柜。
兼具创新性及高安全性能,FBX 不受环境影响,主回路免维护,安装简单且易于操作。
用于二次配电网络的SF6空气绝缘开关设备
SF6 负荷开关
保护装置为 熔断器组合 或真空断路器
配备两种型号 : FBX-C（紧凑型）,FBX-E（可扩展型）
符合IEC 62271-200标准
额定电压:12 / 17.5 / 24 kV
母线的额定电流:630 A
馈电线额定电流:630 A
额定短时耐受电流与额定短路持续时间:20 kA/4s
内部电弧故障耐受等级 :IAC: A-FL 20kA/1s
尺寸（宽 x 高 x 深, 单位为mm）两台负荷开关单元 + 一台断路器或熔断器保护功能 : 1000 x 1380 x 752

-     质保期：本产品质保期自出厂之日起十八个月或投运之日起十二个月,两者以较早者为准

• 安装简单& 易操作

• 体积小且结构紧凑

• 插入式电缆连接,便于安装和扩展

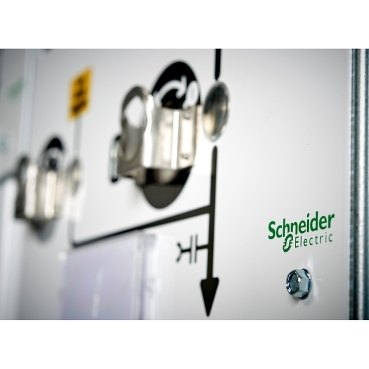

• 配备机械式位置指示器,用户面板显示清晰

• 电缆隔室室空间大,便于电缆安装

• 改善了运行连续性

• 运行连续性——LSC2A

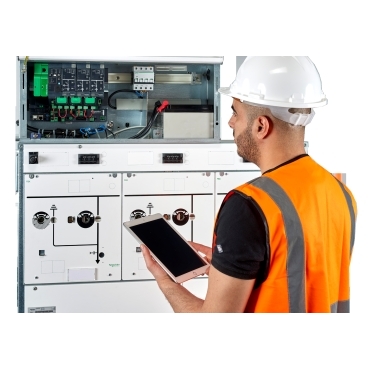

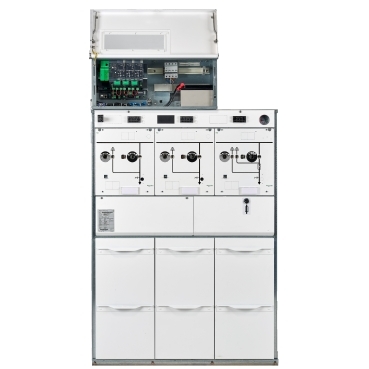

• 支持远程控制与监控

• 防浸水

• 不受环境因素影响,即使是在重污染区

• 主回路免维护

• 人身安全防护性能提高

• 耐受内部电弧

• 联锁装置提供全方位的安全防护

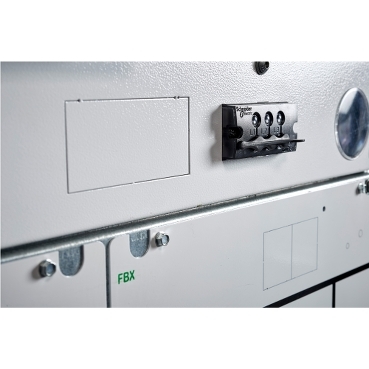

• 所有操作均支持挂锁运行

• 对环境无污染,可完全回收利用

• 满足24KV以下的中压配电系统的各种要求,组合了所有中压功能单元,能够对开放式或辐射式电网上的一台或多台变压器进行连接、供电和保护。
